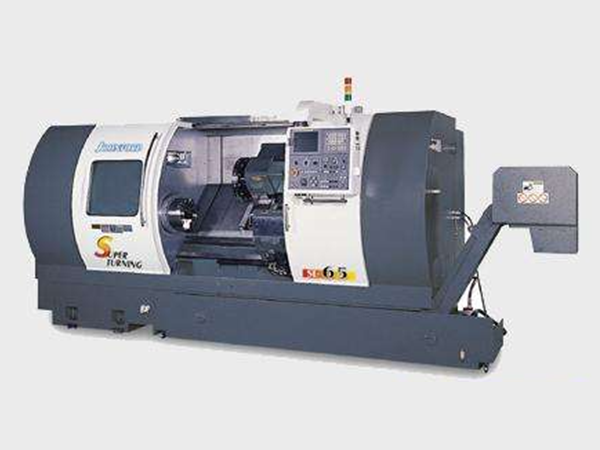

臺灣喬福臥車

設備安裝及布線

灌漿等前期就位工作

3.0.1在設備就位之前我方會將設備基礎表面和地腳螺栓預留孔中的油污、碎石、泥土、積水等清除干凈，預埋地腳螺栓的螺紋和螺母保護完好，放置墊鐵部位的表面鑿平。

3.0.2設備就位前，我方會按搬遷圖紙和甲方標定的機床中心線，劃定安裝的基準線。位置相關其允許偏差為±10mm。

3.0.3我方埋設預留孔中的地腳螺栓符合下列要求；

一、地腳螺栓在預留孔中垂直、無傾斜。

二、地腳螺栓的任一部分離孔壁的距離大于15mm,地腳螺栓底端不碰孔底。

三、地腳螺栓上的油污和氧化皮等清除干凈，螺紋部分涂少量油脂。

四、螺母與墊圈、墊圈與設備底座間的接觸均應緊密。

五、擰緊螺母后，螺栓應露出螺母，其露出的長度宜為螺栓直徑的1/3---2/3.。

六、應在預留孔中混凝土達到設計強度的90%以上時擰緊地腳螺栓，各螺栓的擰緊力應均勻。

3.0.4地腳螺栓露出基礎部分必須保證垂直，設備底座套入地腳螺栓有調整余量，每個地腳螺栓均不得有卡住現象。

3.0.5每一墊鐵組必須放置整齊平穩，接觸良好。待設備調平后，每組墊鐵均壓緊，并用手錘逐組輕擊聽音檢查。

3.0.6四坐標基座調平后，墊鐵端面露出設備底面外緣；露出長度保證在10—30mm，墊鐵組伸入設備底座地面的長度保證超過地腳螺栓的中心。

3.0.7我方在預留孔灌漿前，灌漿處會清洗潔凈并在灌漿時必須搗實，并保證地腳螺栓不會傾斜和影響設備的安裝精度。

3.0.8我方在灌漿前會定制敷設外模板以保證灌漿的完整性，模板拆除后，表面進行抹面處理。
