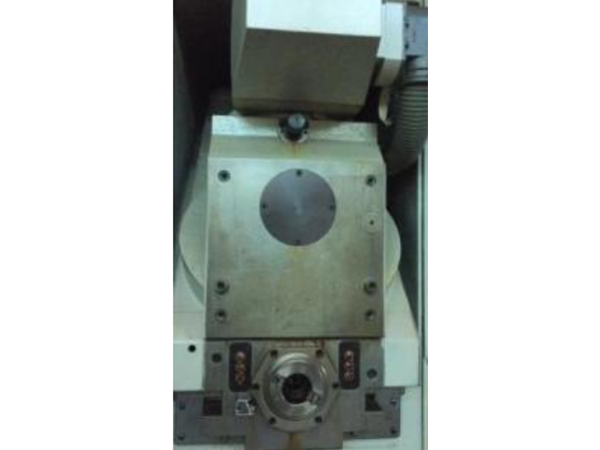

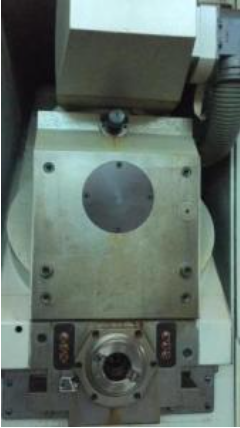

德國馬豪四坐標數控加工中心

故障分析一

在一臺采用FANUC交流模擬主軸驅動單元的數控機床上，直流側保險絲.燒斷報警

（LED2 , LED1點亮）。試分析原因和解決辦法。故障原因：

三相200V交流電經整流橋整流到直流300V,經過一個保險后給晶體管模塊，控制 板檢測此保險兩端的電壓，如果太大，則產生此報警。

解決辦法：用萬用表檢查主軸伺服單元的直流保險是否斷開，如果是斷路，更換后再 檢查后面的大電容和晶體管模塊，如果有短路的，必須解決后才能通電。

檢查主控板與單元的連接插座是否緊。檢查控制板上的驅動部分元件，如二極管和電

阻等有無短路燒毀，更換主控制板上的光耦。

故障分析二

在一臺采用FANUC交流數字主軸驅動單元的數控機床上，一上電就燒保險或檢測 電

阻R1或R2。試分析原因和解決辦法。故障原因: 與控制板及電機無關，應查單元主回路。

解決辦法：用萬用表檢查主回路的大電容阻值，如果有短路，則更換。

是否有短路。

檢査接觸器的觸點是否正常。
